При строительстве зданий и сооружений выполняются различные виды земляных работ:

• планировка площадки, рыхление твердых или мерзлых грунтов, заглубление фундаментов, обратная засыпка, устройство постоянных, временных и вспомогательных сооружений.

Постоянными называют земляные сооружения, которые после строительства эксплуатируются: каналы, дороги и т.п. Временные сооружения после производства работ ликвидируются:

• котлованы под фундаменты, траншеи под трубопроводы и т.д. Кюветы, водоотводные канавы и т.п. являются вспомогательными земляными сооружениями.

1. Временные выемки шириной до 3 метров и длиной, значительно превышающей ширину выемки, называются траншеями.
2. Выемку, длина которой не превышает десятикратной ширины, называют котлованом. Котлованы и траншеи имеют дно и боковые стенки или откосы.
3. Временные выемки под транспортные магистрали, шахты, штольни и т.п. земляные сооружения, закрытые с поверхности, называются подземными выработками.
4. После устройства подземных сооружений и частей зданий грунт укладывают в пространство между боковой поверхностью сооружения и откосом котлована. Такую работу называют обратной засыпкой "пазух".

Виды земляных сооружений

• / ― поперечные профили выемок; а ― траншея прямого профиля; б ― котлован (траншея) трапецеидальной формы; в ― профиль постоянной выемки;
• // ― сечения подземных выработок; г ― круглой; д ― прямоугольной;
• III ― профили насыпи; е ― временной; ж ― постоянной;
• IV- обратная засыпка; з ― пазух котлована; и ― траншеи; 1 ― бровка откоса; 2 ― откос; 3 ― берма; 4 ― основание откоса; 5 ― дно выемки; 6 ― банкет; 7 ― нагорная канава

По трудоемкости выполнения земляные работы составляют до 20% всей трудоемкости возведения здания, поэтому земляные работы всегда стремились механизировать. В настоящее время до 97 % объемов земляных работ в строительстве комплексно механизированы, однако при мелких рассредоточенных объемах работ, устройстве фундаментов в стесненных условиях, зачистке дна и откосов котлованов, устройстве дренажных канав в гористой местности еще применяется ручной труд.

Поэтому основная задача при выполнении земляных работ ― полностью исключить ручной труд

Классификация и основные строительные свойства грунтов

По своему строению грунты можно разделить на сцементированные (или скальные) и несцементированные.
Скальные грунты состоят из каменных горных пород, с трудом поддающихся разработке взрыванием или дроблением клиньями, отбойными молотками и т.п. Скелет несцементированных грунтов обычно состоит из песчаных, пылеватых и глинистых частиц, в зависимости от содержания которых грунты называются: песок, супесь (супесок), суглинок, глина.
В зависимости от содержания глинистых частиц глину называют тощей или жирной, в зависимости от трудоемкости разработки ― легкой или тяжелой. Особо трудоемкая для разработки глина называется ломовой.

• Параметры и классификация грунтов Параметр Песок Супесь Суглинок Глина
• Угол естественного откоса при естественной влажности, град. 25...30 30...40 40...50 40...45
• Содержание частиц, % глинистых До 5 До 12 12...33 Более 33 песчаных Более 80 Более 50 ―
• Оптимальная влажность уплотнения, % 8...12 9...15 12...20 19...23

Прочерк означает, что параметр не нормируется.
К основным свойствам грунтов, влияющим на технологию и трудоемкость их разработки, относятся плотность, влажность, сцепление, разрыхляемость, угол естественного откоса, удельное сопротивление резанию, водоудерживающая способность.

• Плотностью называется масса 1 м³ грунта в естественном состоянии (в плотном теле). Плотность несцементированных грунтов 1,2...2,1m/м³ , скальных ― до 3,3m/м³.

Влажность характеризуется степенью насыщения грунта водой и определяется отношением массы воды в грунте к массе твердых частиц грунта, выражается в процентах. При влажности более 30 % грунты считаются мокрыми, а при влажности до 5 % ― сухими. Чем выше влажность грунта, тем выше трудоемкость его разработки. Исключение составляет глина ― сухую глину разрабатывать труднее. Однако при значительной влажности у глинистых грунтов появляется липкость, которая усложняет их разработку.

• Сцепление ― сопротивление грунта сдвигу. Сила сцепления для песчаных грунтов составляет 3... 50 кПа, для глинистых ― 5...200 кПа.

При разработке грунтов вручную их делят на семь групп. Как при механизированной, так и при ручной разработке в состав первой группы входят легко разрабатываемые грунты, а последней ― самые трудно разрабатываемые.
Грунт при разработке разрыхляется и увеличивается в объеме. Это явление, называемое первоначальным разрыхлением грунта, характеризуется коэффициентом первоначального рыхления Кp, который представляет собой отношение объема разрыхленного грунта к объему грунта в естественном состоянии. Уложенный в насыпь разрыхленный грунт уплотняется под влиянием массы вышележащих слоев грунта или механического уплотнения, движения транспорта, смачивания дождем и т.д.
Однако грунт длительное время не занимает того объема, который он занимал до разработки, сохраняя остаточное разрыхление, показателем которого является коэффициент остаточного разрыхления грунта

• Для обеспечения устойчивости земляных сооружений их возводят с откосами, крутизна которых характеризуется отношением высоты к заложению H / A = l / m т ― коэффициент заложения.
• Крутизна откоса зависит от угла естественного откоса б, при котором грунт находится в состоянии предельного равновесия.

Крутизна откоса

• Показатели разрыхления грунтов
• Наименования грунтов
• Первоначальное увеличение объема грунта после разработки, %
• Остаточное разрыхление грунта, %

Глина ломовая 28...32 6...9
Гравийно-галечные 16...20 5...8
Растительный 20...25 3...4
Лесс мягкий 18...24 3...6
Лесс твердый 24...30 4...7
Песок 10...15 2...5
Скальные 45...50 20...30
Солончак и солонец
мягкий 20...26 3...6
твердый 28...32 5...9
Суглинок
легкий и лессовидный 18...24 3...6
тяжелый 24...30 5...8
Супесь 12...17 3...5
Торф 24...30 8...10
Чернозем и каштановый 22...28 5...7

При глубине выемки более 5 м крутизна откосов устанавливается проектом. Откосы постоянных сооружений делаются более пологими, чем откосы временных сооружений, и бывают не менее, чем 1:1,5.

Водоудерживающая способность или сопротивляемость грунта прониканию воды очень высока у глинистых грунтов и низка у песчаных. По этой причине последние называются дренирующими, т.е. хорошо пропускающими воду, а первые ― недренирующими.

Дренирующая способность грунтов характеризуется коэффициентом фильтрации К, равным 1...150м/сут.
Крутизна откосов в зависимости от вида грунта и глубины выемки Наименования грунтов Крутизна откосов (отношение его высоты к заложению) при глубине выемки, м, не более 1,5 3 5

• Насыпной неуплотненный 1:0,67 1:1 1:1,25
• Песчаный и гравийный 1:0,5 1:1 1:1
• Супесь 1:0,25 1:0,67 1:0,85
• Суглинок 1:0 1:0,5 1:0,75
• Глина 1:0 1:0,25 1:0,5
• Лессы и лессовидные 1:0 1:0,5 1:0,5

Подготовка строительной площадки

Для создания благоприятных условий начала строительных работ предварительно выполняют подготовительные работы.
В состав работ по подготовке строительной площадки под новое строительство входят: ограждение участка; расчистка территории и снос существующих строений; перетрассировка мешающих инженерных сетей; защита территории от стока поверхностных вод; прокладка временных коммуникаций и дорог; устройство временных бытовых, складских, культурно-административных и других помещений.
После расчистки территории выполняют работы по созданию опорной геодезической сети, устанавливают обноску и производят геодезическую разбивку зданий и сооружений.
Состав подготовительных работ при реконструкции действующего предприятия в значительной степени зависит от местных условий.

Строители стараются максимально использовать имеющиеся инженерные сети, бытовые и административные службы часто размещают во временно освобождающихся помещениях, возводят по плану капитального строительства реконструируемого предприятия здания, которые временно используют для нужд строительства и т.д.
Надземные и подземные инженерные коммуникации, линии связи и электропередачи и другие сооружения, затрудняющие производство работ, демонтируют или переносят на места, определяемые проектом, под наблюдением специалистов соответствующих организаций.
В подготовительный период, иногда достигающий 40 % продолжительности всего строительства, бывает необходимо создать индустриальную базу производства по изготовлению строительных изделий и деталей, растворных и бетонных смесей; связать строительную площадку с основными дорогами, энергетическими и инженерными сетями и т.п.
От тщательности выполнения заданий подготовительного периода в большой степени зависит успех проведения всех основных строительно-монтажных работ по возведению или реконструкции зданий и сооружений, инженерных сетей и пусковых комплексов. Объем работ подготовительного периода определяется в ПОС и уточняется в ППР.
Осушение площадки и рабочих мест. Понижение уровня грунтовых вод или отвод поверхностных вод (верховодки) обычно осуществляют устройством водопонижения или водоотвода. Чаще для этого используют водоотводные канавы или обваловывание с нагорной части площадки.
При значительном притоке грунтовых вод устраивают открытые или закрытые дренаж.

Открытый дренаж представляет собой канавы, на дно которых укладываются слои фильтрующего материала: крупнозернистого песка, щебня или гравия. Закрытые дренажи ― это траншеи, разрабатываемые ниже уровня сезонного промерзания грунта и засыпаемые послойно фильтрующими материалами. По дну дренажа можно укладывать трубу с отверстиями в боковых стенках (перфорированную) для отвода воды.

Водоотвод с помощью

а ― обвалования площадки; б ― обычного дренажа; в ― дренажа с перфорированной трубой; i ― уклон;

• 1 ― земляное обволование;
• 2 ― водоотводная канава;
• 3 ― котлован;
• 4 ― строительная площадка;
• 5 ― местный грунт;
• 6 ― дренирующий материал;
• 7, 8 ― соответственно мелко- и крупнозернистый песок;
• 9 ― гравий;
• 10 ― уплотнительный слой;
• 11 ― перфорированная (с отверстиями) труба.

Для защиты от притока воды могут использоваться ледяные стенки из замороженного грунта или противофильтрационные экраны.
Искусственное замораживание осуществляют с помощью охлажденного до отрицательной температуры раствора солей с низкой точкой замерзания (хлористый кальций и др.).

Для этого в пробуренные скважины опускают замораживающие колонки, состоящие из двух труб: внутренней и наружной с закрытым торцом. Между этими трубами пропускают солевой раствор (хладагент), охлажденный ниже требуемой температуры грунта.

Грунт возле стенок наружной трубы замерзает и, постепенно увеличиваясь в диаметре, образует ледяную завесу.
Тиксотропный противофильтрационный экран может быть устроен после забивки шпунта из металлических или деревянных пластин. Затем отдельные шпунтины-инъекторы постепенно извлекают, а на их место нагнетают раствор бентонитовой глины, обладающий водоотталкивающими свойствами.

Искусственное ограждение выемок от грунтовых вод

а ― схема замораживания грунта; б ― устройство противофильтрационного экрана с применением шпунтин-инъекторов; в, г ― то же, с применением баровых машин и водовоздушной струи; д ― устройство грунтобетонного экрана;

• 1 ― замораживающие колонки;
• 2 ― столбы смерзшегося грунта;
• 3 ― котлован;
• 4 ― наружная труба;
• 5 ― внутренняя труба;
• 6- поверхность замороженного грунта;
• 7- суспензия;
• 8 ― трубы для подачи суспензии;
• 9 ― шпунтина, извлекаемая из грунта;
• 10 ― то же, погружаемая;
• 11 ― трактор;
• 12 ― рабочий орган с барами;
• 13 ― вытесненный на поверхность грунт;
• 14 ― штанга;
• 15- направляющая;
• 16 ― инъекторная головка;
• 17 ― мониторная головка.

Суспензия бентонитовой глины может нагнетаться в щели, прорезаемые специальными машинами ― барами или подаваться через скважины под большим давлением с помощью водовоздушной стру. Суспензия размывает щель в фунте и заполняет ее.
Грунтобетонный экран устраивается так. В грунт погружают буровые штанги с режущими и перемешивающими лопастями, через них нагнетается водоцементная суспензия. При обратном подъеме штанг с вращением лопасти раскрываются, грунт перемешивается с суспензией и в дальнейшем затвердевает, образуя противофильтрационную завесу.
При разработке выемок в грунтах может применяться открытый водоотлив или искусственное понижение уровня грунтовых вод.
Осушение выемки открытым водоотливом применяется при небольшом притоке воды и заключается в том, что подошве выемки придается небольшой уклон к зумпфу, размер которого в плане соответствует 1x1 м. Воду из приямков откачивают насосами: поршневыми при небольшом притоке воды; центробежными для чистой воды; диафрагмовыми для загрязненной воды.

Открытый водоотлив

• 1 ― зумпф-колодец; 2 ― рукав; 3- насос; 4 ― лоток.

Откаченная из зумпф-колодца вода отводится по трубам или лоткам. При большом притоке воды стенки котлованов во избежание обрушения крепят.
Несмотря на простоту и экономичность открытого водоотлива, производство работ при этом способе может быть осложнено постоянным присутствием воды и возможным нарушением структуры грунта стенок и основания. Поэтому часто приходится использовать искусственное понижение уровня грунтовых вод с помощью иглофильтров погружаемых в грунт по периметру котлована.
В легких иглофильтровых установках (ЛИУ) вода откачивается через одну трубу обычными методами, в эжекторных иглофильтровых установках (ЭИУ) каждый иглофильтр состоит из двух труб, вода, наоборот, закачивается и, проходя по специальному приспособлению ― эжектору, создает разряжение воздуха

Эжекторными иглофильтрами уровень фунтовых вод (депрессионная кривая) может быть понижен до 17... 18 м, легкими ― до 4...5 м. Поэтому легкие иглофильтры иногда ставят в два и три яруса.
В грунтах с низким коэффициентом фильтрации можно использовать явление электроосмоса, для чего необходимо на расстоянии 0,5... 1 м от иглофильтров забить металлические стержни или трубы и подключить их к положительному полюсу источника постоянного тока (аноду); а иглофильтры ― к отрицательному (катоду).

От анода к катоду начинает идти направленный ток, под воздействием которого в грунте в этом же направлении перемещается вода (направление перемещения воды на рис.6, г обозначено стрелками).

Схемы иглофильтровых установок
а ― котлован с легкими иглофильтрами в один ярус; б ― то же в два яруса; в, д ― эжекторная иглофильтровая установка и фильтровое звено; г ― схема электроосушения;

• 1 ― рабочий насос;
• 2 ― водоотводный коллектор;
• 3 ― иглофильтр;
• 4 ― уровень грунтовых вод после осушения;
• 5 ― низконапорный насос;
• 6 ― стальной стержень (анод);
• 7 ― фильтровое звено;
• 8 ― труба наружная;
• 9- труба внутренняя с эжекторным устройством;
• 10 ― вакуум;
• 11 ― клапан шаровой; УГВ ― уровень грунтовых вод.

При необходимости понижения грунтовых вод на 20 ми более могут применяться трубчатые колодцы с артезианскими насосами.
Расчистка территории и снос строений. В соответствии с проектом подготовительных работ часть зеленых насаждений на строительной площадке защищают от повреждений и пересаживают на новые места.

Деревья и кустарники, не подлежащие вырубке и пересадке, огораживают, а остальные спиливают механическими или электрическими пилами, толстые корни пней подрезают рыхлителями или бульдозерами, после чего пни корчуют с помощью тракторных лебедок, иногда с помощью полиспастов.

Корчевка пней тракторной треловочно-корчевальной лебедкой
а ― корчевка прямой тягой; б ― корчевка при помощи двойного и тройного полиспаста;

• 1 ― корчуемый пень;
• 2 ― анкерный канат;
• 3 ― тяговый канат;
• 4 ― трактор с лебедкой;
• 5 ― анкерный пень;
• 6 ― вспомогательный анкерный пень;
• 7 ― блок.

Деревья диаметром до 25 см валят бульдозерами, кустарник срезают тракторами-кусторезами. Для раздробления крупных камней и расщепления больших пней иногда используют подрывные методы.
Плодородный слой почвы, подлежащий снятию, перемещают бульдозерами в специально выделенные места (бурты), а затем используют в местах озеленения или отвозят в другие места для рекультивации земли.

Комплекс работ по снятию, транспортированию и нанесению плодородного слоя почвы на малопродуктивные угодья с целью их улучшения носит у строителей название "землевание".
Мощность снимаемых плодородных и потенциально плодородных слоев устанавливается на основе оценки плодородия отдельных горизонтов почв. Обычно, если толщина плодородного слоя превышает 10 см, производится его снятие.
При вертикальной планировке участков, используемых в дальнейшем под скверы, парки или для зеленых насаждений, почвенный покров сохраняют, а отвод ливневых вод осуществляют благодаря устройству временных стоков.
Деревянные строения при сносе разбирают на элементы с целью дальнейшего использования пригодной древесины. При разборке каждый отделяемый элемент должен быть предварительно раскреплен и занимать устойчивое положение.
Металлические конструкции при разборке раскрепляют, а затем разрезают кислородными резаками. Железобетонные строения разбирают в соответствии со схемой сноса, обеспечивающей устойчивость строения в целом. В конструкциях предварительно оголяют арматуру, раскрепляют полученные отдельные блоки, режут арматуру и обламывают блоки. Наибольшая масса такого блока в соответствии с требованиями техники безопасности не должна превышать половины грузоподъемности крана при наибольшем вылете крюка.
Последовательность сноса строений принимается обратной последовательности монтажа. Сборные железобетонные конструкции, не поддающиеся поэлементному разделению, разрушают как монолитные. При разработке желательно использовать экскаваторы с различным специальным эффективным навесным оборудованием. Например, оборудование "ножницы" на базе экскаватора КАТО НД 1500 GYS обладает усилием резания 2649 кН.

Снос строений с помощью экскаваторов, оборудованных
а ― ковшом; б ― гидравлическим молотом; в ― шар-бабой; г ― разламывателем; д ― гидроножницами.

Укрепление грунтов

Обычно при возведении земляных сооружений их боковые стенки устраивают таким образом, чтобы угол откоса был меньше угла естественного откоса. Однако очень часто, особенно в городских условиях, из-за стесненности устроить откосы невозможно. Кроме того, при намокании даже в условиях правильно выполненных откосов верхняя часть выемки может обрушиться. Такие случаи происходят из-за того, что при намокании грунта его угол естественного откоса может резко измениться (например, у глины с 45 до 15°, у суглинка с 50 до 20° и т.д.).
В таких условиях необходимо, наряду с ограничением притока воды, укреплять боковые стенки земляных сооружений креплениями.

Крепление фунта от обрушения
а ― схема обрушения верхней части откоса при намокании; б ― инвентарные трубчатые распорные рамы; в, г, д ― крепления соответственно шпунтовое, консольное, консольно-распорное; е, ж ― крепления распорное и подкосное;

• 1 ― анкерная свая;
• 2 ― оттяжка;
• 3 ― маячная свая (опорная стойка);
• 4 ― направляющая свая;
• 5 ― шпунтовое ограждение;
• 6 ― щиты (доски);
• 7 ― стойки распорной рамы;
• 8 ― распорка.

Шпунтовое ограждение является дорогостоящим способом, применяемым при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Шпунт забивают до разработки выемки, чем обеспечивают устойчивое и естественное состояние грунта за ее пределами.

Крепление консольного типа состоит из стоек ― свай, заземленных нижней частью в грунте глубже дна выемки. Они служат опорами для щитов или досок, непосредственно воспринимающих давление грунта. Крепление консольного типа целесообразно при глубине выемки до 5 м.

В траншеях значительной глубины используют консольно-распорное крепление, отличающееся от консольного тем, что между стойками в верхней их части перпендикулярно оси траншеи устанавливают распорки.
Распорное (рамное) крепление ― наиболее простое в исполнении ― применяется при устройстве траншей глубиной до 4 м в сухих или маловлажных грунтах. Оно состоит из стоек, горизонтальных досок или щитов и распорок, прижимающих доски или щиты к стенкам траншеи.
Наиболее эффективны инвентарные трубчатые распорные рамы благодаря их малой массе, легкости монтажа и демонтажа. На необходимую ширину их устанавливают поворотом муфт с винтовой нарезкой.

При отрывке траншей деревянные или металлические крепления устанавливают экскаватором непосредственно при отрывке выемки. Экскаватор устанавливает блоки и по мере углубления траншеи придавливает ковшом их верхние торцы.
При создании вокруг разрабатываемых выемок постоянных водонепроницаемых завес или в случае повышения несущей способности грунтовых оснований применяют следующие способы искусственного закрепления грунтов: цементацию и битумизацию; химический, термический, электрический, электрохимический, механический и др.

Цементация и битумизация заключается в инъецировании цементного раствора или разогретых битумов. Эти способы применяют для пористых грунтов с высоким коэффициентом фильтрации, а также трещиноватых скальных пород.
Химическим способом (силикатизацией) закрепляют песчаные и лессовые грунты, нагнетая в них химические растворы.
Термическое закрепление заключается в обжиге лессовых грунтов раскаленными газами, нагнетаемыми через скважины в их поры. Газы подаются в толщу грунта вместе с воздухом через жаропрочные трубы в пробуренных скважинах.
Электрическим способом закрепляют влажные глинистые грунты. Способ заключается в использовании эффекта электроосмоса, для чего через грунт пропускают постоянный электрический ток с напряженностью поля 0,5...1B/см и плотностью 1...5A/м². При этом глина осушается, уплотняется и теряет способностью к пучению.
Электрохимический способ отличается от предыдущего тем, что одновременно с электрическим током в грунт вводят через трубу, являющуюся катодом, растворы химических добавок (хлористый кальций и др.). Благодаря этому интенсивность процесса закрепления грунта возрастает.
Механический способ укрепления грунтов имеет следующие разновидности: устройство грунтовых подушек и грунтовых свай, вытрамбовывание котлованов и др.

Устройство грунтовых подушек заключается в замене слабого грунта основания другим, более прочным, для чего слабый грунт удаляют, отсыпают прочный грунт с послойным трамбованием. При устройстве грунтовых свай в слабый грунт забивают сваю-лидер, после извлечения лидера в полученную скважину засыпают грунт с послойным уплотнением.
Вытрамбовывание котлованов осуществляют с помощью тяжелых трамбовок, подвешенных на стреле крана. Этот способ менее сложен, чем способ грунтовых подушек, поскольку не требует замены грунта основания.
Уплотнение котлованов значительных размеров может осуществляться гладкими или кулачковыми катками, трамбующими машинами, виброкатками и виброплитами.

Определение объемов земляных работ

Объемы разрабатываемого грунта измеряют кубическими метрами плотного тела. Для некоторых процессов (уплотнение поверхности, планировка и т.д.) объемы могут измеряться квадратными метрами поверхности.
Подсчет объемов разрабатываемого грунта сводится к определению объемов различных геометрических фигур. При этом допускается, что объем грунта ограничен плоскостями, отдельные неровности не влияют значительно на точность расчета.
В промышленном и гражданском строительстве приходится в основном рассчитывать объемы котлованов, траншей, выемок и насыпей при вертикальной планировке площадок.

V = H / 6 [(2a + a1)b + (2a1 + a)b1]

• Н ― глубина котлована; a, b ― длины сторон котлована у основания; а1, b1 ― длины сторон котлована поверху (а1 = а + 2Нт; b1 = b + 2Нт); т ― коэффициент откоса.

Определения объемов земляных работ

а, в ― геометрические схемы определения объема соответственно котлована и траншеи; б- разрез котлована; г ― план площадки с откосами (с линией нулевых работ и схематическим представлением геометрических фигур для определения объемов разрабатываемого грунта); С ― сооружение; О ― обратная засыпка.
Для определения объема обратной засыпки пазух котлована, когда объем его известен, нужно из объема котлована вычесть объем подземной части сооружения
Основные способы разработки грунта и применяемые механизмы
Грунты можно разрабатывать механическим, гидромеханическим и взрывным способами. Основным способом является механический.
Механический способ разработки заключается в отделении грунта от массива резанием с помощью землеройных машин (экскаваторов) или землеройно-транспортных машин (бульдозеров, скреперов, грейдеров).
Гидромеханический способ основан на размывании грунта водяной струей гидромонитора или всасывании разжиженного грунта земснарядом.
Взрывным способом в основном разрабатывают грунты, находящиеся за городом. Для этого в земляном массиве бурят скважины, в которые закладываются взрывчатые вещества (ВВ).
Основные процессы механической разработки грунта ― рыхление, разработка, транспортирование, отсыпка, разравнивание, уплотнение, планирование откосов и площадей.
Разработка грунта одноковшовыми экскаваторами
Общие положения. Примерно 97 % всех работ при устройстве земляных сооружений комплексно механизированы, т.е. при выполнении процесса полностью исключается ручной труд.  Грунт разрабатывается в карьере экскаватором с погрузкой в автосамосвалы, транспортируется на расстояние L, разгружается после подъема кузова, разравнивается бульдозерами и уплотняется катками .

Комплексной механизации земляных работ

• а ― разработка и транспортирование;
• б ― разгрузка и разравнивание;
• в ― уплотнение.

В промышленном и гражданском строительстве наиболее распространены следующие машины для земляных работ: землеройные (экскаваторы); землеройно-транспортные (бульдозеры, скреперы, грейдеры); рыхлительные (бульдозеры-рыхлители, дизель-молоты); транспортирующие (автосамосвалы); грунтоуплотняющие (катки, вибрационные трамбующие плиты и пр.); специальные машины (буровые установки, копры и т.д.).

Наибольший объем земляных работ в строительстве (45 %) выполняется одноковшовыми экскаваторами: на пневмоколесном ходу (вместимость стандартного ковша 0,15...0,65 м³), на гусеничном ходу (вместимость стандартного ковша 0,25...2,5, реже до 4 м³). Кроме стандартных ковшей при разработке легких грунтов могут устанавливаться ковши повышенной вместимости.

Отечественные экскаватора, выпущенного до 1968 г., означает вместимость стандартного ковша, например, Э-652А ― экскаватор с ковшом вместимостью 0,65 м³, модель 2, первая модернизация. В индексе современного экскаватора содержатся сведения о его основных характеристиках. Например, ЭО-3322AT ― экскаватор одноковшовый, универсальный, третьей размерной группы, на пневмоколесном ходу, с жесткой подвеской оборудования, модель 2, прошедшая первую модернизацию в тропическом исполнении.
Экскаватор с прямой лопатой в основном используется при разработке выемок в сухих и маловлажных грунтах, что связано с необходимостью съезда на дно выемки. Применяют продольные лобовые или боковую проходки с погрузкой грунта в транспортное средство, которое обычно размещают непосредственно в забое. Для выезда и въезда транспорта устраивают наклонные пандусы с уклоном 10... 15°.

Разработки выемок экскаватором "прямая лопата"

• a ― общий вид; б, в, г ― лобовые проходки соответственно: узкая, нормальной ширины, уширенная; д ― боковая проходка;

Нормальная ширина лобовой проходки

При боковой проходке транспорт подается под погрузку сбоку выработки, что уменьшает угол поворота стрелы экскаватора и способствует повышению его производительности.
Экскаваторы, оборудованные обратной лопатой, разрабатывают выемки торцевыми (лобовыми) и боковыми проходками, располагаясь выше дна забоя, что позволяет: использовать их при разработке увлажненных и мокрых грунтов, с погрузкой в транспортное средство или в отвал.

Проходки экскаватора с рабочим оборудованием "обратная лопата"

• а ― торцевая (лобовая); б ― уширенная лобовая; в ― поперечно-торцевая; г ― боковая; д ― торцевая с разгрузкой грунта в транспорт и в отвал;
• 1 ― автосамосвал; 2 ― экскаватор.

Транспорт может подаваться по дну выемки или поверху с одной или двух сторон. Глубина забоя определяется длиной рукояти экскаватора. Ширина торцевой проходки при двухсторонней погрузке самосвалов (1,6... 1,7) R0, при односторонней ― (1,2... 1,5) R0. При работе в отвал ширина проходки бывает меньше ― (0,5... 0,8) R0.

При боковой проходке автотранспорт под погрузку может подаваться по верху или по дну котлована, с правой или левой стороны.
Экскаваторы с грейферным ковшом применяют при разработке узких или глубоких выемок (траншей, колодцев) в мягких и сыпучих грунтах, в том числе при высоком уровне грунтовых вод. Ковш может быть установлен на рукояти или подвешен на решетчатой стреле, грунт набирается с использованием гидравлического привода или врезания в грунт тяжелого ковша.

Гидравлическая система привода позволяет разрабатывать плотные грунты легкими ковшами, что дает возможность за один цикл экскавации набирать в ковш больше грунта. Производительность экскаваторов с таким оборудованием значительно повышается. При отрывке небольших в плане, глубоких выемок экскаватор, оборудованный грейферным ковшом, работает без перемещений.

При отрывке траншей он перемещается вдоль траншеи, поэтому подъезд транспорта может осуществляться с любой свободной стороны.

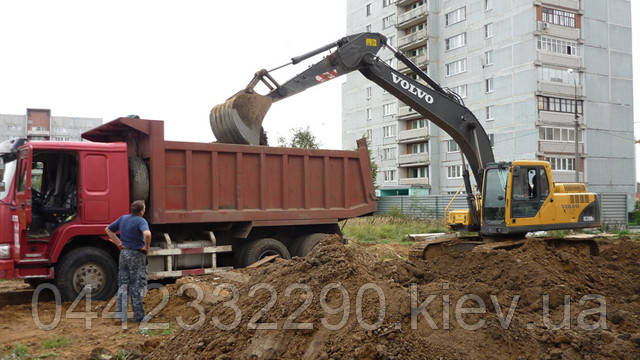

Разработки грунта экскаватором, оборудованным ковшом "обратная лопата"

УКРКИЕВТРАНС АРЕНДА ― УСЛУГИ СТРОИТЕЛЬНОЙ СПЕЦТЕХНИКИ
