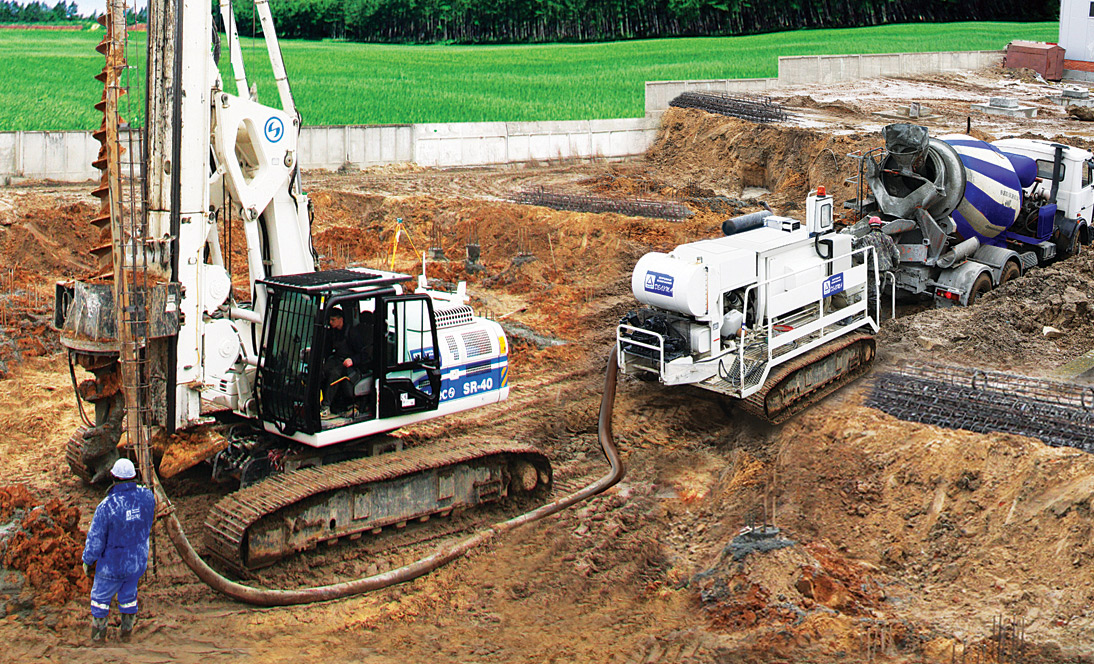

Свая буроинъекционная CFA
Свая буроинъекционная CFA, фото 2

Свая буроинъекционная CFA

  • Услуга

от 1 000 грн./куб.м

Свая буроинъекционная CFA
Свая буроинъекционная CFAУслуга
от 1 000 грн./куб.м
+38044233-22-90
  • +38044232-70-31
  • +38096364-79-66
  • +38063340-48-30
+38044233-22-90
  • +38044232-70-31
  • +38096364-79-66
  • +38063340-48-30
  • График работы
  • Адрес и контакты

Свая буроинъекционная - технология производства буро-инъекции, преимущества буроинъекционных свай, стоимость производства буроинъекционной сваи для строительства Киев, Киевская область, Украина

Сваи буроинъекционные диаметром 420 мм (42 см), 520 мм ( 52 см) 620 мм (62 см), 820 мм (82 см)

Буроинъекционные сваи применяются при строительстве объектов, находящихся в зоне плотной застройки: исторический центр города, его спальные районы и пр. Они являются эффективной заменой забивных свай, при работе с которыми образуются мощные динамические воздействия на грунт, что приводит к разрушению целостности близлежащих зданий. Использование же буроинъекционных свай полностью решает проблему разрушительного воздействия на строения, находящихся в непосредственном соседстве с местом стройки.

Суть технологии буроинъекционных свай

Для буроинъекционных свай бурятся в грунте скважины от 420 до 820 мм в диаметре. По достижении требуемой глубины они заполняются цементно-песчаным или водо-цементным раствором, который подается во внутрь под сильным давлением через полый шнек. Благодаря подаче смеси под давлением её можно подавать как в вертикально, так и горизонтально пробуренные скважины. Далее в скважину с еще незастывшим бетонным раствором погружается армированный каркас.

Порядок работ по погружению буроинъекционных свай

По застыванию бетонного раствора скважина превращается в монолитную железобетонную конструкцию, которая в дальнейшем становится основой будущего фундамента здания или крепёжным элементом стен.

Процесс монтажа буроинхекционных свай

Согласно положениям действующих СНиП, к бетонированию и армированию буроинъекционых свай выдвигаются следующие требования:

  • Для армирования сваи используются пространственные каркасы, продольные пояса которых удалены на равномерное расстояние друг от друга. Минимальное количество продольных стержней — 6 штук, используются прутья диаметров свыше 18 мм (класс арматуры А3);
  • Диаметр используемого каркаса всегда на 14 см. меньше, чем диаметр разработанной под сваю скважины. Это предотвращает риск заклинивания каркаса в полости;
  • Максимальная длина одной секции каркаса — 11.7 метров, при необходимости армирования скважины больших размеров отдельные каркасы свариваются между собой непосредственно на строительной площадке;
  • К армокаркасам буроинъекционных опор предъявляются повышенные требования по жесткости. Соединение элементов конструкции выполняется посредством сварки, арматура дополнительно усиливается металлическими кольцами, которые расположены на внешней стороне каркаса с шагом в 2 метра. Используются кольца шириной от 6 до 9 см. толщина метала от 7 до 9 мм;
  • Обязательно наличие защитного слоя бетона вокруг арматуры толщиной свыше 7 см. Равномерное положение каркаса в скважине достигается за счет установки фиксаторов на стальных кольцах жесткости;
  • Для бетонирования сваи применяется бетон марок М300, соответствующий классу сжатия В22.5 и выше. Нормативное содержание цемента в смеси — 350 кг/кубометр. Объем заполнителя в составе — от 25%, в качестве заполнителя используется мелкофракционный щебень, крупностью от 10 до 20 мм;
  • Консистенция используемого для заполнения скважины бетона должна обеспечивать подвижность смеси и ее свободное прохождение по полости шнековой колонны. Удельное водоотделение бетона — в пределах 2%. Для получения пластичности смеси в состав бетона добавляется пластифицирующий компонент — ЛСТ (лигносульфонат, концентрация до 0.2% от общей массы), который увеличивает время отвердевания состава, что особенно важно при монтаже свай в жаркое время года;
  • Перерасход смеси, связанный с необходимостью заполнения скважины до тех пор, пока из полости не начнет вытекать чистый от шлама бетон, составляет 25% от планового объема буроинъекционной сваи.

Установка армокаркаса в скважину

Также определенные требования выдвигаются и к самому процессу монтажа свай:

  • При непрерывной работе допускается бурение соседних скважин на расстоянии, превышающем 3 диаметра уже сформированной опоры. Если расстояние меньше требуемого, разрабатывать скважину можно лишь по истечению 24 часов после бетонирования предыдущей сваи;
  • Обязательно поддерживание постоянного давления подачи бетона при заполнении скважины, при уменьшении давления необходимо снизить скорость извлечения шнековой колонны;
  • Процесс бетонирования происходит при непрерывных возвратно-поступательных движениях шнека;
  • Заполнение скважины прекращается в момент, когда из полости начинает выходить чистая от шлама и загрязнений бетонная смесь. После этого выполняется очистка территории от загрязненного бетона, в устье скважины монтируется кондуктор и производится бетонирование наземной части опоры;
  • По завершению бетонирования МБУ отъезжает от скважины и почва, выработанная в процессе разработки полости, удаляется с площадки экскватором;
  • Армирование опоры происходит сразу по завершению заполнения скважины бетоном и очистки устья полости. Максимальная пауза между бетонированием и армированием не должна превышать 20 минут.

Бетонирование буроинъекционных свай

Применение буроинъекционных свай

Данная технология применяется:

  • при строительстве в условиях плотной застройки крупных городов;
  • для укрепления стенок котлована в условиях высокой сыпучести грунта;
  • для придания устойчивости и предотвращения аварийной деформации у несущих конструкций старых реконструируемых зданий;
  • для надстройки дополнительных конструкций у здания. В этом случае буроинъекционные сваи используются для придания дополнительной устойчивости подпорным стенкам.

















Бурение скважин под буроинъекционные сваи

Процесс монтажа буроинъекционных свай, используемых при реконструкции зданий и сооружений, существенно отличается от технологии, описанной в предыдущем разделе статьи. Диаметр таких конструкций не превышает 15-25 см.

Реконструкция фундамента буроинъекционными сваями начинается с бурения бетонного тела основания. В нем создается отверстие диаметром аналогичное размеру сваи, после чего в полость устанавливается трубчатый инвентарный кондуктор из стали, и выполняется разработка скважины в грунте на требуемую глубину.

Важно. вращение буровой колонны происходит внутри кондуктора, что предотвращает возможные повреждение шнека при контакте с бетоном.

После проходки скважины из нее изымается буровая колонна и с помощью инъектора, подключенного к бетононасосу, выполняется бетонирование полости. Заполнение ведется до момента, пока из скважины не начнет выходить чистый от шлама раствор.

Установка армокаркаса в буроинъекционную сваю

По завершению бетонирования в полость погружается арматурный каркас, состоящий из секций длиной 3-4 метра, соединяемых между собой посредством сварки. В процессе отвердевания бетон схватывается с телом реконструируемого фундамента и образуем с ним монолитную конструкцию, которая за счет буроинъекционных свай передает нагрузку от здания на глубинные пласты почвы.

Техника для буроинъекционных свай

Для создания буроинъекционных свай привлекаются мобильные буровые установки — МБУ. Это самоходная техника, обустроенная на транспортной базе колесного либо гусеничного типа. В фундаментном строительстве наиболее распространены колесные МБУ, ввиду их большей мобильности и способности добираться на целевые объекты своим ходом.

Буровая оснастка МБУ расположена на рабочей платформе, установленной на транспортном шасси с помощью шарнирных соединений. В зависимости от типа платформы машины классифицируются на фиксированные и поворотные. Для разработки каждой последующей скважины МБУ с фиксированной платформой нужно менять свое положение на площадке, тогда как наличие поворотной платформы дает машине возможность бурить сразу несколько скважин по периметру текущего расположения.

Бурильно-сваебойная установка БМ-811

Базовым рабочим механизмом МБУ является буровая колонна, которая состоит из шнекового бура, вертлюга, вращателя, подъемных гидроцилиндров и стальной мачты, по которой перемещается бур. В зависимости от типа силового привода, МБУ классифицируются на две группы — установки, в которых забор мощности для вращения бура ведется от двигателя шасси, и машины с независимыми гидроприводами.

Важно. для обустройства буроинъекционных сквай МБУ комплектуются полыми шнековыми колоннами, в которых присутствует внутренний канал для нагнетания в скважину бетонной смеси. Такие колонны являются многосекционными, они состоят из стыкующихся между собой участков длиной 5-8 метров. Стыковка происходит посредством замкового либо шестигранного соединения.

Торцевая часть острия шнека укомплектована заглушкой, которая предотвращает заполнение полости грунтом в процессе разработки скважины. По завершению проходки, когда начинается бетонирование, подаваемая по полости смесь выдавливает заглушку из посадочного отверстия.

Нагнетание смеси в полый шнек выполняется с помощью бетононасоса. Спецтехника подключается к буровой колоне через вертлюг, к которому подсоединяются подающие шланги и заборные патрубки. Нормативное давление подачи бетона при заполнении буроинъекционной сваи — 10 мПа.

  • Для монтажа в скважину арматурного каркаса привлекается крановая установка. При обустройстве свай длиной до 5-ти метров каркас опускается в полость под своим весом, однако при работе с более длинными сваями, для армирования опоры используется вибро-погружатель.

Преимущества использования буроинъекционных свай

Буроинъекционные сваи – это современная, инновационная, с высоким уровнем надёжности технология, обладающая целым рядом неоспоримых преимуществ:

  • Увеличение прочности и надежности фундамента и конструкций зданий.
  • Сокращение времени строительства, поскольку монтаж буроинъекционных свай максимально автоматизирован и не требует малоквалифицированного ручного труда.
  • Сокращение финансовых затрат вытекает, в первую очередь, из сокращения временных затрат.
  • Широкий спектр применения – фундамент, стенки котлованов, несущие конструкции зданий и т.д.
  • Расширение ареала строительства. С буроинъекционными сваями можно строить здания там, где применение традиционных свай под запретом из-за опасности повреждения рядом стоящих строений.

















Заливка бетона в металлический каркас буроинъекционной сваи

Из чего формируется стоимость буроинъекционных свай

Стоимость установки буроинъекционных свай складывается из следующих факторов:

  • Стоимость бурения скважин.
  • Стоимость песчано-цементной или вода-песчаной смеси, заливаемой в скважины.
  • Стоимость металла и изготовления армированного каркаса, что устанавливается в залитую смесью скважину.
  • Амортизация оборудования, задействованного при установке буроинъекционных свай.
  • Доплата в результате усложнения рабочего процесса особенностями местности.

Мы являемся одной из немногих Украинских компаний, которые профессионально, с высокой надежностью и точностью устанавливают буроинъекционные сваи как при строительстве новых зданий, так и реконструкции и перепланировке старых строений. При этом схема оплаты у нас упрощена и выгодна для заказчиков.
