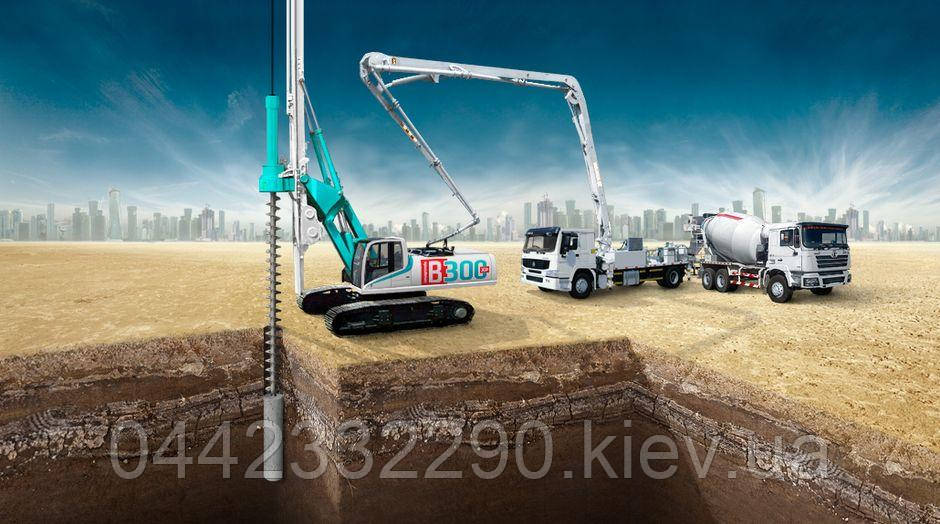

Свая буроін'єкційна CFA

Свая буроін'єкційна — технологія виробництва буроін'єкції, переваги буроїнкційних свай, вартість виробництва буроїн'єкційного сваї для будівництва Київ, Київська зона, Україна

Сваї буроін'єкційні діаметром 320 мм (32 см), 350 мм (35 см), 420 мм (42 см), 450 мм (45 см), 520 мм ( 52 см) 620 мм (62 см), 820 мм (82 см)

• (044)233-22-90, 063, 233-22-90

Буроїнкційні сваї застосовуються під час будівництва об'єктів, що розташовані в зоні щільної забудови: історичний центр міста, його спальні райони та ін. Вони є ефективною заміною забивних свай, під час роботи з якими утворюються потужні динамічні вплив на ґрунт, що призводить до руйнування цілісності сусідніх будівель. Використання ж буроін'єкційних свай повністю розв'язує проблему руйнівного впливу на будову, що розташована в безпосередньому сусідстві з місцем будівництва.

Суть технології буроін'єкційних звай

Для буроін'єкційних свай вируються в ґрунті свердловини від 420 до 820 мм у діаметрі. Після досягнення необхідної глибини вони заповнюються цементно-піщаним або водоцементним розчином, який подається всередину під сильним тиском через порожнистий шнек. Завдяки подаванню суміші під тиском її можна подавати як у вертикально, так і горизонтально пробурені свердловини. Далі в свердловину з ще незастиглим бетонним розчином занурюється армований каркас.

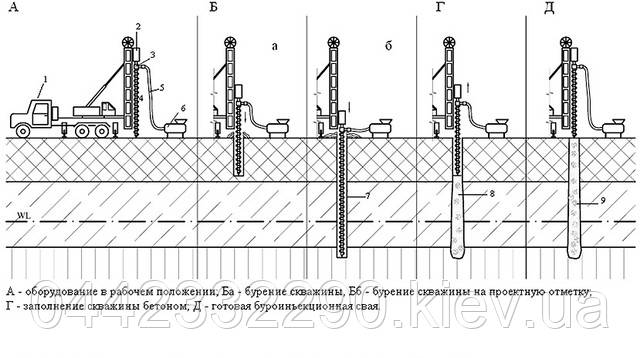

Порядок робіт з занурення буроін'єкційних свай

За застиганням бетонного розчину свердловина перетворюється на монолітну залізобетну конструкцію, яка надалі стає основою майбутнього фундаменту будівлі або кріпильним елементом стін.

• Процес монтажу буроінхекційних свай

Згідно з положеннями активних СНІП, до бетонування й армування буроїнкційних свай висуваються такі вимоги:

• Для армування сваї використовуються просторові каркаси, поздовжні пояси яких видалені на рівномірну відстань одна від одної. Мінімальна кількість поздовжніх стрижнів — 6 штук, використовуються прути діаметрів понад 18 мм (клас арматури А3);
• Діаметр використовуваного каркаса завжди на 14 см. менший, ніж діаметр розробленої під сушіння свердловини. Це запобігає ризику заклинювання каркаса в порожнині;
• Максимальна довжина однієї секції каркаса — 11.7 метрів, за потреби армування свердловини великих розмірів окремі каркаси зварюються між собою безпосередньо на будівельному майданчику;
• До армокаракасів буроїн'єкційних опор пред'являються підвищені вимоги щодо жорсткості. З'єднання елементів конструкції відбувається за допомогою зварювання, арматура додатково посилюється металевими кільцями, які розташовані на зовнішньому боці каркаса з кроком 2 метри. Використовуються кільця завширшки від 6 до 9 см. товщина металу від 7 до 9 мм;
• Обов'язково наявність захисного шару бетону навколо арматури завтовшки понад 7 см. Рівномірне положення каркаса в свердловині досягається завдяки встановленню фіксаторів на сталевих кільцях жорсткості;
• Для бетонування сваї застосовується бетон марок М300, що відповідає класу стиснення В22.5 і вище. Нормативний вміст цементу в суміші — 350 кг/кубометр. Обсяг заповнювача в складі — від 25%, як заповнювач використовується дрібнофракційне щебен, великою кількістю від 10 до 20 мм;
• Консистенція використовуваного для заповнення свердловини бетону має забезпечувати рухливість суміші та її вільне проходження порожниною шнекової колони. Питоме водовідділення бетону — у межах 2%. Для отримання пластичності суміші до складу бетону додається пластифікувальний компонент — ЛСТ (лігносульфонат, концентрація до 0,2% від загальної маси), який збільшує час затвердіння складу, що особливо важливо під час монтажу звай у спекотну пору року;
• Перевитрата суміші, пов'язана з потребою заповнення свердловини доти, поки з порожнини не почне витікати чистий від шламу бетон, становить 25% від планового об'єму буроїнкційної сваї.

Установлення армокаркасу в свердловину

Також певні вимоги висуваються і до самого процесу монтажу свай:

• Під час безперервної роботи допускається буріння сусідніх свердловин на відстані, що перевищує 3 діаметри вже сформованої опори. Якщо відстань менш ніж необхідна, розробляти свердловину можна лише після закінчення 24 годин після бетонування попередньої сваї;
• Обов'язково підтримування постійного тиску подавання бетону у разі заповнення свердловини, у разі зменшення тиску необхідно знизити швидкість виймання шнекової колони;
• Процес бетонування відбувається у разі безперервних зворотно-поступальних рухів шнека;
• Заповнення свердловини припиняється в момент, коли з порожнини починає виходити чиста від шламу та забруднень бетонна суміш. Після цього відбувається очищення території від забрудненого бетону, у гирлі свердловини монтується кондуктор і виробляється бетонування наземної частини опори;
• Після завершення бетонування МБУ від'їжджає від свердловини та ґрунт, випрацьований у процесі розроблення порожнини, видаляється з майданчика екскватором;
• Армування опори відбувається відразу після завершення заповнення свердловини бетоном і очищення вузькості порожнини. Максимальна пауза між бетонуванням і армуванням не має перевищувати 20 хвилин.

Бетонування буроін'єкційних свай

Застосування буроін'єкційних свай

Ця технологія застосовується:

• під час будівництва в умовах щільного забудовування великих міст;
• для зміцнення стін котлована в умовах високої сипучості ґрунту;
• для надання стійкості та запобігання аварійній деформації в носійних конструкцій старих реконструйованих будівель;
• для надбудовування додаткових конструкцій біля будівлі. У цьому разі буроїнкційні сваї використовуються для надання додаткової стійкості підпірним стінкам.

Буріння свердловин під буроін'єкційні сваї

Процес монтажу буроін'єкційних свай, використовуваних під час реконструкції будівель і споруд, істотно відрізняється від технології, описаної в попередньому розділі статті. Діаметр таких конструкцій не перевищує 15-25 см.

Реконструкція фундаменту буроїн'єкційних совами починається з буріння бетонного тіла основи. У ньому створюється отвір діаметром аналогічний розміру сваї, після чого в порожнину встановлюється трубчастий інвентарний кондуктор зі сталі, і розробляє свердловини в ґрунті на необхідну глибину.

Важливо. обертання бурової колони відбувається всередині кондуктора, що запобігає можливим пошкодженню шнека під час контакту з бетоном.

Після проходження свердловини з неї виймається бурова колона та за допомогою ін'єктора, під'єднаного до бетононасоса, здійснюється бетонування порожнини. Заповнення ведеться до моменту, поки зі свердловини не почне виходити чистий від шламу розчин.

Установлення армокаркасу в буроїн'єкційну сюю

Після завершення бетонування в порожнину занурюється арматурний каркас, що складається із секцій завдовжки 3-4 метри, що з'єднуються між собою за допомогою зварювання. У процесі затвердіння бетон схоплюється з тілом реконструйованого фундаменту та утворюємо з ним монолітну конструкцію, яка завдяки буроїн'єкційним свай передає навантаження від будівлі на глибинні пласти ґрунту.

Техніка для буроін'єкційних звай

Для створення буроін'єкційних свай привертаються мобільні бурові пристрої — МБУ. Це самохідна техніка, облаштована на транспортній базі колісного або гусеничного типу. У фундаментальному будівництві найпоширеніші колісні МБУ, з огляду на їх більшу мобільність і здатність добиратися на цільові об'єкти своїм ходом.

Бурова оснастка ББУ розташована на робочій платформі, встановленої на транспортному шасі за допомогою шарнірних з'єднань. Залежно від типу платформи машини класифікуються на фіксовані та поворотні. Для розроблення кожної наступної свердловини МБУ з фіксованою платформою потрібно змінювати своє положення на майданчику, тоді як наявність поворотної платформи дає машині можливість вирити відразу кілька свердловин за периметром поточного розташування.

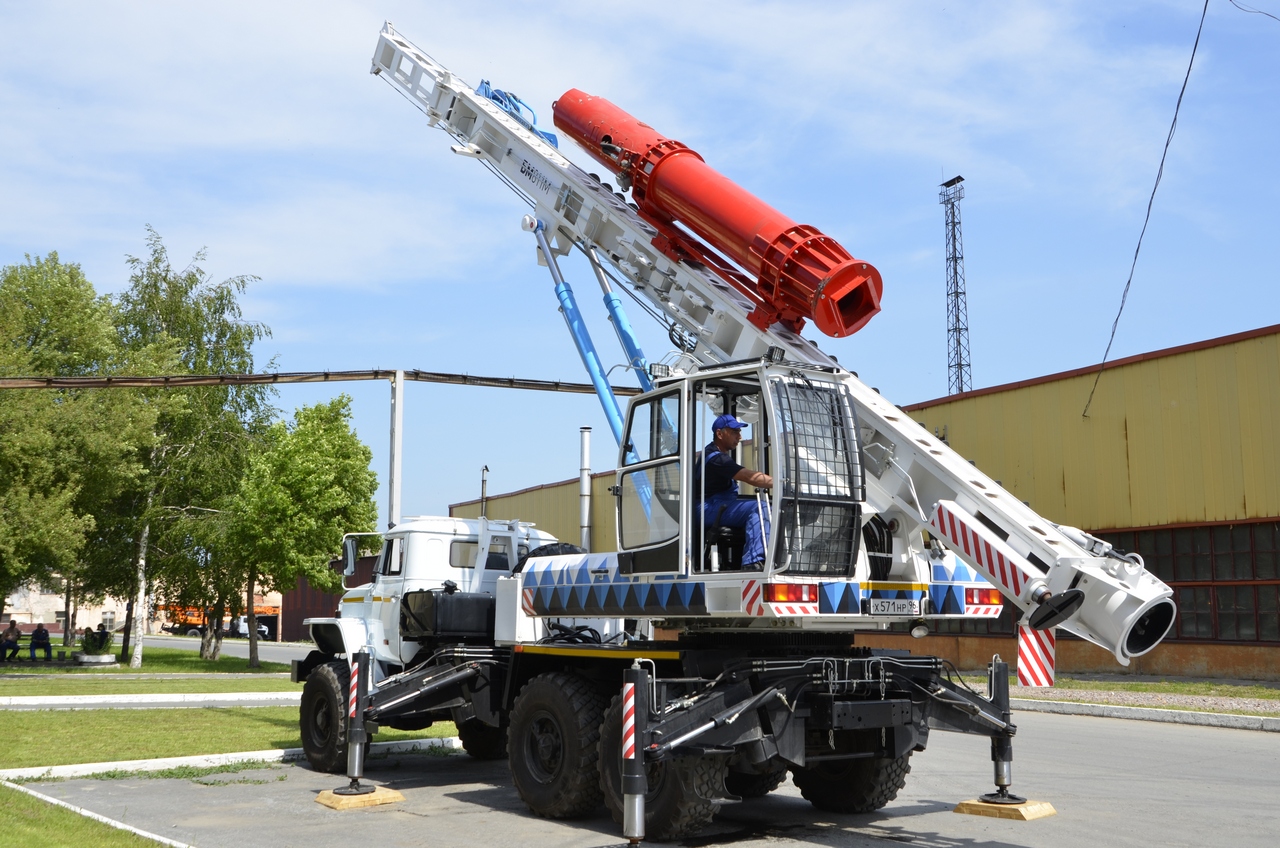

Бурильно-сваобійна установка БМ-811

Базовим робочим механізмом ББУ є бурова колона, яка складається зі шнекового бура, вертлюга, обертача, підіймальних гідроциліндрів і сталевої щогли, якою переміщається бур. Залежно від типу силового привода, МБУ класифікуються на дві групи — пристрої, у яких забір потужності для обертання бура ведеться від двигуна шасі, і машини з незалежними гідроприводами.

Важливо. для облаштування буроїнкційних склей МБУ комплектуються порожнистими шнековими колонами, у яких є внутрішній канал для нагнітання в свердловину бетонної суміші. Такі колони є багатосекційними, вони складаються з ділянок, що стикуються між собою завдовжки 5-8 метрів. Стикування відбувається за допомогою замкового або шестигранного з'єднання.

Торцева частина вістря шнека укомплектована заглушкою, яка запобігає заповнення порожнини ґрунтом у процесі розроблення свердловини. Після завершення проходження, коли починається бетонування, суміш, що подається по порожнині, видавлює заглушку з посадкового отвору.

Нагнітання суміші в порожнистий шнек відбувається за допомогою бетононасоса. Спецтехніка під'єднується до бурової колони через вертлюг, до якого під'єднуються підіймальні шланги та забірні патрубки. Нормативний тиск подавання бетону у разі заповнення буроїнкційної сваї — 10 мПа.

• Для монтажу в свердловину арматурного каркаса приваблюється кранове встановлення. Під час облаштування звай завдовжки до 5 метрів каркас опускається в порожнину під своєю вагою, проте під час роботи з довшими звами, для армування опори використовується вібро-повантажувач.

Переваги використання буроїн'єкційних свай

Буроїн'єкційні сваї — це сучасна, інноваційна, з високим рівнем надійності технологія, що має цілу низку незаперечних переваг:

• Збільшення міцності та надійності фундаменту та конструкцій будівель.
• Скорочення часу будівництва, оскільки монтаж буроїн'єкційних свай максимально автоматизований і не вимагає малокваліфікованої ручної праці.
• Скорочення фінансових витрат витікає насамперед із скорочення тимчасових витрат.
• Широкий спектр застосування — фундамент, стінки котлованів, що несуть конструкції будівель тощо.
• Розширення ареалу будівництва. З буроін'єкційними сєвами можна будувати будівлі там, де застосування традиційних свай під Заборонене через небезпеку пошкодження поруч гідних будівель.

Заливання бетону в металевий каркас буроїнкційної сваї

З чого формується вартість буроїн'єкційних свай

Вартість установлення буроін'єкційних свай складається з таких чинників:

• Вартість буріння свердловин.
• Вартість піщано-цементної або води-піщаної суміші, що заливається в свердловини.
• Вартість металу та виготовлення армованого каркаса, що встановлюється в залиту сумішшю свердловину.
• Амортизація обладнання, залученого під час встановлення буроін'єкційних свай.
• Доплата внаслідок ускладнення робочого процесу особливостями місцевості.
